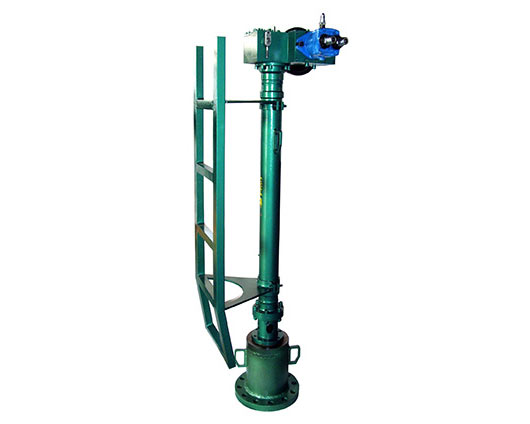

型号：HT200液压开孔钻机

   重量：62 Kg

   外型尺寸：长1、4m 宽 0、4m 高0、5m

   开孔范围：（Φ65mm—Φ200mm）

   zui小旁路开孔直径：65mm

   zui大旁路开孔直径：200mm

   zui大开孔压力：6.4Mp

   zui高温度：290℃

   可装连接器尺寸：Φ65Φ80Φ100Φ125Φ150Φ200

   可装刀具尺寸：Φ60Φ75Φ95Φ120Φ145Φ195

   适应介质：水、原油、天然气、有毒有害气液体等

用途及适应范围

1． 概况

        管路不停输开孔、封堵系列产品是由开孔机、封堵器、液压站三大主机系列和连箱(开孔连箱、断管连箱、封堵连箱)、刀具(旁路刀、封堵刀)、夹板阀、法兰堵塞、四通管件、膨胀筒六大辅机系列构成。它是根据不同的作业方式(开旁通孔或封堵孔)和作业对象的大小(母管的大小和要开孔的大小)而匹配不同的主辅机。

2．用途和特点

        本系列产品是一套专供管路开孔、封堵施工作业的设备。主要应用在管线不停止输送介质、不降低压力，保证管线的正常运行的情况下，对管线进行维修、抢修、加接旁路、更换或加设阀门、更换管段、和管线局部改道等的施工作业和处理管线内部故障等。本系列产品改变了传统的停输、降压、放散、动用明火的作业方式，减少了经济损失和对环境的不良影响，并可避开夜间作业，减少了人力、物力的投入，提高工效、降低劳动强度和消耗，避免作业风险。

3．适应范围

         该产品适用于带压的、易燃易爆的、有毒有害等液态或气态介质的输送管线，如原油输送，燃气输送，供水供热等管线上的施工作业。

4. 工作原理

        这种规格的开孔机为液压驱动。其结构均由主传动箱、进给箱、填料箱机壳及液压站五部分组成。主传动箱位于机器的下部，其动力来源于液压站。压力油通过柱塞式马达转换成机械能后，经减速机一级减速后进入圆弧齿蜗轮减速器再度减速，然后通过高**深孔内花键将动力传递给钻杆，实现钻杆的圆周旋转运动。蜗轮副上有飞轮装置，用于储藏能量，还便于手动盘车。进给箱位于机器的头部，通过变换其手柄位置实现对钻杆的自动进给、手动进给和空转。自动进给是由**好深孔内花键套传递上来的动力，经由进给箱体内豹齿轮通过速比变换传递给进给丝杆，再由丝杆驱动钻秆，从而实现钻杆与丝杆问的差速传动。进给箱体的上平面伸出有一方头，将变换手柄打在手动位置上，用摇把摇动该方头可实现对钻杆的快速上升和下降。进给箱上装有计数器，钻杆上标有刻度，均能准确地指示钻杆进尺。计数器上数字单位为cm，钻杆刻线上的数字单位为cm。填料箱位于机器zui下端，主要起与连箱连接和对钻杆的密封作用。机壳在机器的中部，主要是连接上下部件翻起保护机体的作用。钻杆是执行部件，它的翦端与开孔刀具的连接采用锥体定心，平键传递扭矩，利用带有螺纹的中心钻旋入钻杆轴心螺孔将开孔刀紧固在钻杆上。机体带有爬梯，爬梯上有操作平台，以便于机器上部酌操作。
